离心泵的选型
发布时间:2020年01月03日

离心泵是根据叶轮搅拌液的离心力来产生压力和输送液体的。在离心泵的选择中,必须确定泵的用途和性能,并选择泵的类型。这种选择必须从泵的类型和形式的选择开始,那么选择泵的原则是什么?依据是什么?

一.选择泵的原则

1.所选泵的型式和性能满足流量、水头、压力、温度、空化流量、抽吸范围等工艺参数的要求。

2.机械可靠性高、噪音低、振动小。

3.在经济上,应考虑到设备、运输、维修和管理的总费用。

4.离心泵具有速度快、体积小、重量轻、效率高、流量大、结构简单、无输液脉动、性能稳定、操作方便、维护方便等特点。

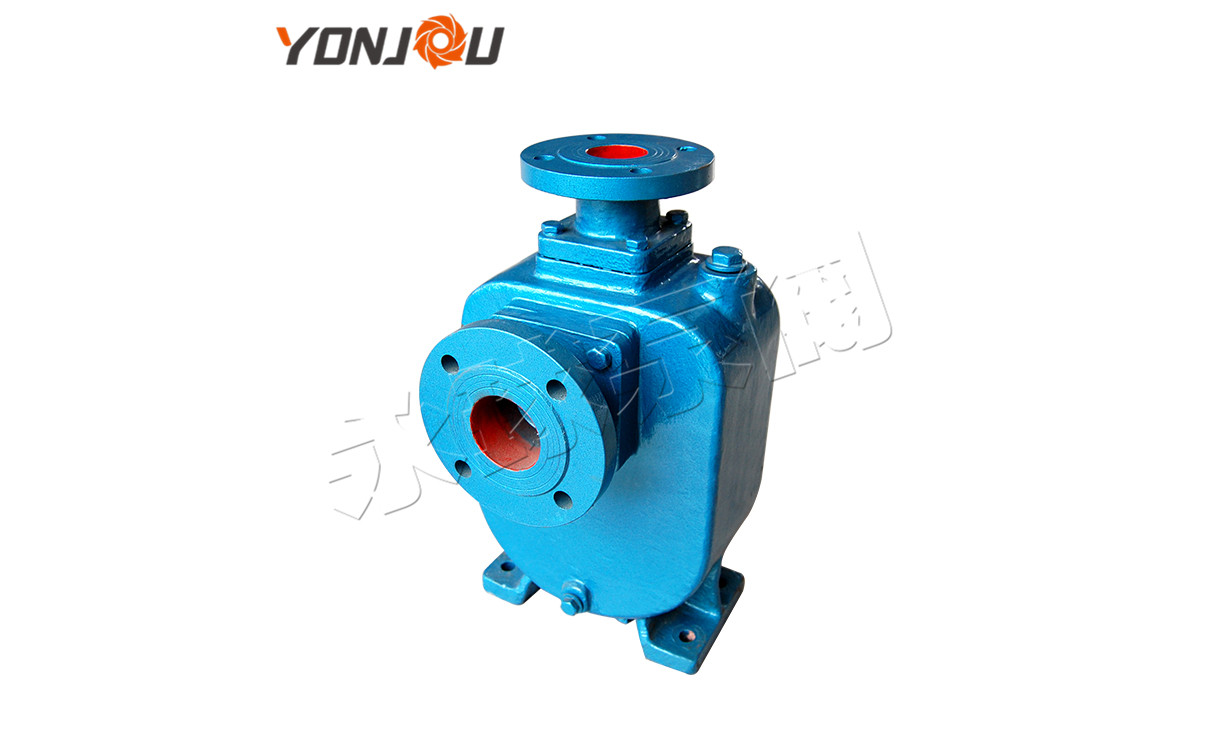

离心泵

因此,除下列情况外,应尽量选择离心泵:

当有计量要求时,选择计量泵

当扬程要求很高时,流量很小,没有合适的小流量高扬程离心泵,可以选择往复泵,在空化要求不高时也可以选择涡旋泵。

当水头很低,流量很大时,可以选择轴流泵和混流泵。

当介质粘度较大(大于650~1000 mm2/s)时,可考虑转子泵或往复泵(齿轮泵、螺杆泵)。

介质的气体含量为75%,流量小,粘度小于37。当气体浓度为4mm2/s时,可选择涡旋泵。

对于频繁启动或不方便的灌装泵,应选用自吸离心泵、自吸涡旋泵和气动(电动)隔膜泵等具有自吸性能的泵。

二.泵的选择依据

根据工艺流程和给排水要求,从液体输送能力、装置扬程、液体性质、管道布置和运行条件等五个方面考虑水泵选型的依据。

1、流量是泵选型的重要性能参数之一,它直接关系到整个装置的生产能力和输送能力。例如,在设计院的工艺设计中,可以计算出泵的正常流量、小流量和大流量。在选择泵时,以大流量为依据,考虑正常流量,在无大流量的情况下,通常可以取1的正常流量。是大流量的两倍。

2、装置系统所要求的升力是泵选择的另一个重要性能数据,通常在使用升力后将5%≤放大10%。

3、液体性质,包括液体介质的名称、物理、化学等性质,如温度c密度d、粘度u、固体颗粒在介质中的直径和气体含量等。它涉及到系统的水头、有效空化裕度的计算和合适泵的类型:化学性质,主要是指液体介质的化学腐蚀和毒性,它是泵材料选择和轴封类型选择的重要依据。

4.装置系统的管道布置状况是指为进行梳头的计算和空化裕度的校核,所涉及的数据包括:侧液面低、排液侧液位高、管规格及其长度、材料、管件规格、数量等。


  5.操作条件有液体操作T饱和蒸汽力P、吸入侧压力PS(绝对)、排放侧容器压力PZ、高度、环境温度运行间隙或连续、泵位置固定或可移动等。

三.中央空调循环水泵

通过对中央空调系统工程中循环水泵水头选择不当导致的工程失败案例的分析,强调了合理选择循环水泵水头的重要性,并提出了一些选择方法,对中央空调设计具有参考价值。

1.问题的提出

在中央空调系统中,循环水泵在夏季输送冷冻水,在冬季将热水输送到空调设备的末端。"工程设计应根据空调系统的水流量和系统阻力,选择性能良好的泵。暖通空调设计手册中有详细的设计和计算方法。存在的问题是,在实际工程设计中,有些工程师没有按照计算方法进行设计计算,而是根据经验进行设计计算,缺乏对系统的认真研究,以及空调设备和配件等一些新产品,导致所选择的泵不能满足要求,或者导致运行成本增加,甚至泵不能正常工作,这就必须受到空调设计者的高度重视。

2.理论分析

空调系统的水流量由负荷和供回水温差决定,系统的阻力是通过水力计算得出的。根据流量和阻力选择的泵在运行时应位于高效区,其工作点是泵的性能曲线与管道特性曲线的交点。然而,在工程中选用的泵往往存在两种异常。

主要结果如下:1)设计保守,实际水系统流速低,估计系统阻力大,导致所选泵的升力增加,使所选循环水泵的扬程比设计流量大得多。

流量QA是系统的设计流程,在此流程下,泵的扬程可以是HB。实际选择的泵头是HS。为了保证质量保证,必须改变管道特性,即通过关闭小水泵进、出口处的阀门,使管道特性曲线由Ⅰ变为II。显然,ΔP=HB-HA是完全通过阀门节流的,这是非常不经济的,也有必要避免在工程中出现这种情况。如果冬季使用同一套泵,由于流量变小,节流更严重,更不经济,甚至造成泵工作点不稳定[2]。

2)设计过于自信,空调系统阻力估计较小,所选泵的升力小于设计流量下的扬程。

3)工程实例1:a工程为单层高层建筑,建筑高度29m,泵房位于主楼地下室。本次设计选用1台制冷量1163kw的进口载体离心式冷水机组,配置2台循环水泵,1用1备。

调试初期发现水泵电机电流过大,水泵出水管振动严重,有异响。泵的扬程只有0。28Mpa,电机电流I=115a,原因是集水器压差只有0。13Mpa,所选泵头过大。此时水泵工作点低扬程大流量,电机严重过载[3];水泵汽蚀严重,管路晃动严重,声音异常;关小水泵进出口阀门和冰箱蒸发器,保证所需压力蒸发器进出口差ΔP=(92±5)kPa,使水泵恢复正常运行。

泵扬程为0。48mpa,油水分离器压差为0。10MPa,蒸发器压差为0。在1MPa时,系统阻力不大,水泵的大部分压头完全消耗在关闭的阀门上。

解决方法:更换低扬程水泵,试验数据见表2(新水泵)。与表2相比,电机电流由82a降至40a,运行经济性不言而喻。

例2:项目B为区域空调,制冷供热站为许多建筑物提供制冷供热。设计2台2907kw冰箱,3台循环水泵,2用1备。系统调试时,设置了冰箱和循环水泵。几分钟后,水泵出水管振动严重,有异响,冷水机组无法启动,故障显示冷水循环水量不足。检查系统各阀门已打开,各滤水器已清洗干净,系统排气完毕。铭牌参数:q=500m3。H-1,H为0。475mpa,n为90kw;试验数据:蒸发器进出口压差为0。02mpa,水泵进出口压差为0。14兆帕,集流器压力0。27mpa,油水分离器压力0。40兆帕。根据泵的性能曲线,当扬程H=0时。14MPa时,当系统阀门全开时,流量Q应大于500m3。H-1是对的。此时,水流指示器自锁,表示水流不足。可见水泵工作异常。实际上,对于这样一个大系统,泵压头H=0。14MPa也是不可能的。最终调查原因有二:①水泵进口安装进口刷式滤水器,滤水器网孔过小,导致水泵进口阻力过大,造成严重汽蚀,水泵性能恶化;②流量和扬程泵的功率很小,系统阻力大。卸下电刷过滤器滤网运行,油水分离器与集水器压差达到0。45MPa,水泵扬程为0。52兆帕。两台泵同时运行,循环流量增大,系统阻力增大。显然,水泵不能保证系统的正常运行。

解决办法:更换滤水器;重新计算系统水力计算和更换泵。这不仅造成了巨大的经济损失,而且影响了空调系统的正常运行,教训是深刻的。

4.结论

1)空调系统中循环水泵的选择并不困难,但为了引起设计人员的足够重视,必须将经验与理论计算相结合。

2)泵头的选择不能视为越大越安全,而应注意运行的经济性。

3)目前空调产品更新速度快,选用要慎重,空调产品的性能要认真研究。
